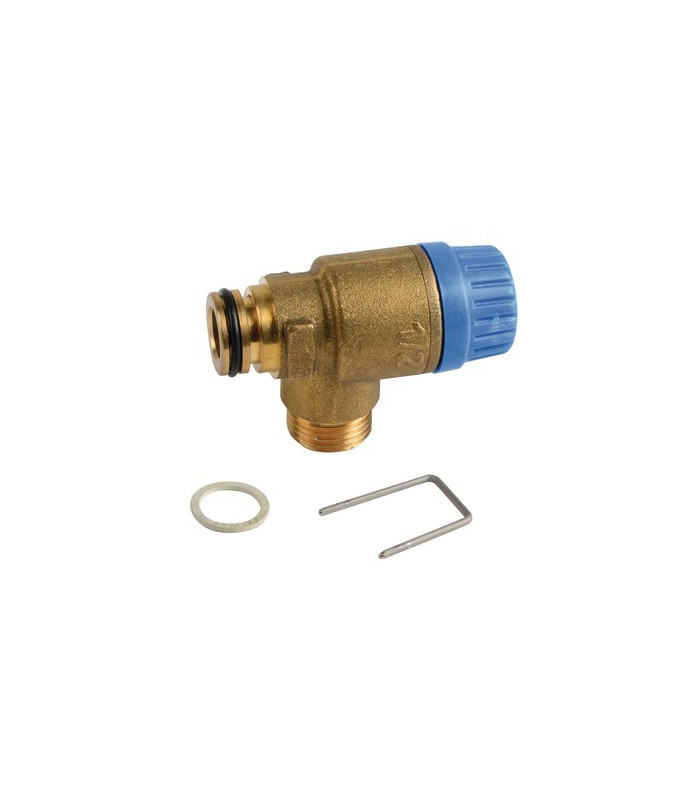

Soupape sécurité sanitaire - SAUNIER DUVAL : 05722900

La soupape de sécurité sanitaire Saunier Duval de la référence 05722900/SD est compatible avec plus de 30 modèles de chaudières de Saunier Duval : ISOFAST, ISOTWIN, ISOMAX, ...

Caractéristiques produit :

•

• Type de produit : Soupape de sécurité,

• Composition : Laiton,

• Pression en bar : 7 bar,

• Référence constructeur : 05722900 /SD,

• Marque : Saunier Duval,

• Pièce fournie avec un joint et clips de sécurité,

• Pièce d'origine constructeur.


Description produit :
Les soupapes de sécurité sanitaire DIFF pour Saunier Duval sont des pièces détachées dédiées à la sécurité du circuit hydraulique de la chaudière. La pression hydraulique de la partie ECS ne dépasse pas les 7 bar (ou 10 bar maximum selon la pièce en question) grâce à la soupape sanitaire.

Distinction entre les deux soupapes de sécurité :

•

• La soupape sécurité chauffage est équipée d'une tête rouge. Elle est toujours tarée à 3 bar.

  •

  • Son rôle est de faire face à la pression en évacuant le surplus d'eau chaude de la chaudière pour maintenir la sécurité des 3 bar.




• La soupape de sécurité sanitaire est équipée d'une tête bleu. Elle est tarée à 7 bar minimum et 10 bar maximum, selon l'appareil.

  •

  • Son rôle est de gérer la pression hydraulique du circuit de la chaudière afin de la maintenir entre 7 à 10 bar.





Une grande quantité d'eau évacuée au niveau de la soupape peut indiquer :

•

• Une surpression hydraulique à surveiller

• Une température dans le circuit trop élevée

• Un remplacement de la soupape à réaliser


Remplacement de la soupape hydraulique :

1.

2. Eteindre la chaudière en appuyant sur le bouton "OFF",

3. Couper les vannes d'eau,

4. Purger le circuit ou l'installation complète,

5. Enlever la soupape défectueuse,

6. Remplacer par la nouvelle soupape,

7. Rouvrir les vannes,

8. Remplir le circuit en eau,

9. Allumer de nouveau la chaudière.


Pour éviter une quelconque fuite au niveau de la nouvelle soupape installée, pensez à changer le joint d'origine.
